Graphs: UHF/Hyperband Channel Bandpass 400 to 900 MHz: BP7-UHC

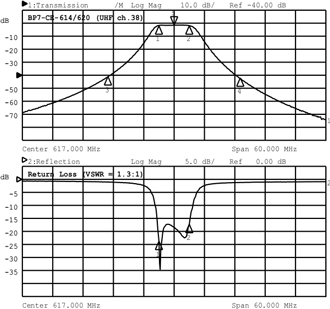

Graph: BP7-UHC-614/620
Graph: BP7-UHC-614/620
| Transmission | Reflection | |||
| Mkr | Freq (MHz) | Channel | Attn (dB) | Attn (dB) |
| 1 | 614.000 | HD 38 | -1.769 | -23.745 |
| 2 | 620.000 | HD 38 | -1.863 | -17.227 |
| 3 | 604.000 | HD 36 | -41.047 | - |
| 4 | 630.000 | HD 40 | -42.248 | - |
| 5 | 617.000 | HD 38 | -1.554 | - |
